MOOG穆格伺服阀维修故障处理方法

2019-02-19

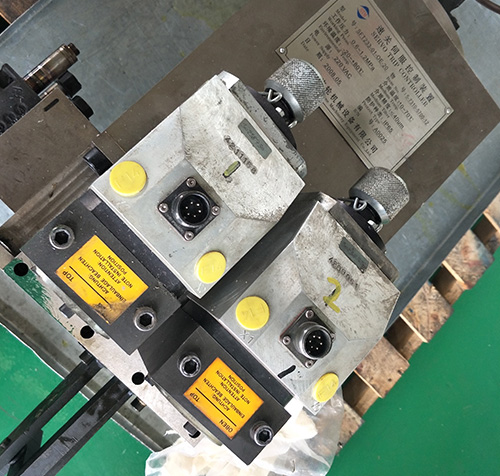

MOOG穆格伺服阀维修故障处理方法

1、故障原因

普通液压系统中电液伺服阀故障 90 %以上是污染造成的,所以电液伺服阀的故障分析与排除问题,实际上就是对液压油污染的分析与排除问题。油液污染会使阀慢慢卡死,油液中的颗粒物冲击,会使阀的控制边锐角增加,使阀的灵敏度迅速下降。

油液污染物常来自以下几个方面:

(1)新油保存时间过长,运送、 加工等过程可能使液压油中混入各种污物,影响伺服阀的正常工作;

(2)各种灰尘、 杂质侵入油液, 特别是液压元件运动副的摩擦微粒常侵入油液中造成严重污染;

(3)对系统通油管和执行元件等未严格清洗,管壁上的污物、 焊渣、 毛刺等混入油液中;

(4)机加工残留的金属粉末和毛刺、 铸件的砂粒、 氧化皮、 密封件橡胶末、 研磨剂以及管接头粘合剂等都可能带人油液中,这些污物或堵塞过滤器、 或堵塞喷嘴至挡板的间隙和固定节流小孔, 或嵌入阀芯与缸套的径向间隙中,造成不同程度的故障。

2、预防和排除故障的措施

(1)管路及其安装。电液伺服阀系统的油管可用冷拔钢管、 铜管或不锈钢管。伺服阀zui好直接安装在执行元件的壳体或总成上;不能装在执行元件上时,也应尽量缩短连接油管的长度。管路中应尽量不使用螺纹连接的管接头和焊接接头。必须使用时,应彻底清理铁屑、 焊渣等。在管接头连接处不要使用粘合剂。伺服阀的压力油管油液流速不超过 3m / s ; 回油管油液流速不超过 1 . 5 m / s 。回油管油液流速高时,容易引起背压变化增大而影响伺服阀性能。所有管路及执行元件,必须经过酸洗,酸洗后用干净的压缩空气吹干。切勿用容易掉毛的绵丝等物去擦拭连接面。应在伺服阀的进油路上安装名义精度为 10μm、 绝对精度为 25μm的过滤器。其有效过滤面积应取得大一些, 例如比公称通油面积大2~ 3倍。过滤器zui好有堵塞显示报警装置。

(2)油箱必须密封,并加空气过滤器, 要进行酸洗, 冲洗等,油箱内同样勿用容易掉毛的绵丝等物去擦拭,但可用生面粉团粘擦, 效果很好。

(3)电液伺服阀及其安装。在使用电液伺服阀时,应按产品说明书进行安装和维护。安装前切勿拆下阀的保护板和力矩马达上盖, 更不能随意拨动伺服阀的调零机构,以免引起污染、 零部件损伤和阀性能变差等。伺服阀安装是在油管和油箱安装并冲洗完毕后才能进行。安装前首先要检查连接板表面是否光滑、 平整及是否有污染物附着,进出油口是否接好, O形密封圈是否完好,定位销孔是否正确等。

(4)工作油液应定期抽样检查, 至少每年更换一次。为延长油液使用寿命,应将油温保持在40oc左右,避免在超过 50oc 时长期使用, 滤芯应视情况每 3~ 6个月更换一次。

(5)伺服阀应按产品说明书所规定的数据使用, 输入电流不应超过规定值。

(6)当伺服阀系统发生严重的零偏或其他故障时, 应首先检查和排除电路的伺服阀以外的各环节故障。如果确认伺服阀有故障时, 应首先检验和清洗伺服阀的阀芯,如故障仍未排除,方可拆下伺服阀按检修规程进行检修。检修后的伺服阀,应在实验台上调试合格并密封好,然后重新安装使用。

MOOG穆格伺服阀故障分析

穆格MOOG系列产品众多,在使用的时候也会碰到各类故障,今天我们就针对这些常见原因做下分析!

1、MOOG伺服阀的分类

1)按液压放大级数可分为单级MOOG伺服阀,两级MOOG伺服阀,三级MOOG伺服阀。

2)按液压前置级的结构形式,可分为单喷嘴挡板式,双喷嘴挡板式,滑阀式,射流管式和偏转板射流式。

3)按反馈形式可分为位置反馈式,负载压力反馈式,负载流量反馈式,电反馈式。

4)按电机械转换装置可分为动铁式和动圈式。

5)按输出量形式分为流量伺服阀和压力控制伺服阀。

2、MOOG伺服阀结构及工作原理(以双喷嘴挡板为例)

双喷嘴挡板式力反馈二级MOOG伺服阀由电磁和液压两部分组成。电磁部分是永磁式力矩马达,由*磁铁,导磁体,衔铁,控制线圈和弹簧管组成。液压部分是结构对称的二级液压放大器,前置级是双喷嘴挡板阀,功率级是四通滑阀。画法通过反馈杆与衔铁挡板组件相连。

力矩马达把输入的电信号(电流)转换为力矩输出。无信号时,衔铁有弹簧管支撑在上下导磁体的中间位置,*磁铁在四个气隙中产生的极化磁通是相同的力矩马达无力矩输出。此时,挡板处于两个喷嘴的中间位置,喷嘴两侧的压力相等,滑阀处于中间位置,阀无液压输出;若有信号时控制线圈产生磁通,其大小和方向由信号电流决定,磁铁两极所受的力不一样,于是,在磁铁上产生磁转矩(如逆时针),使衔铁绕弹簧管中心逆时针方向偏转,使挡板向右偏移,喷嘴挡板的右侧间隙减小而左侧间隙增大,则右侧压力大于左侧压力,从而推动滑阀左移。同时,使反馈杆产生弹性形变,对衔铁挡板组件产生一个顺时针方向的反转矩。当作用在衔铁挡板组件上的电磁转矩、弹簧管反转矩反馈杆反转矩等诸力矩达到平衡时,滑阀停止移动,取得一个平衡位置,并有相应的流量输出。

滑阀位移,挡板位移,力矩马达输出力矩都与输出的电信号(电流)成比例变化。

3、MOOG伺服阀的常见故障

1)力矩马达部分

a.线圈断线:引起阀不动,无电流。

b.衔铁卡住或受到限位:原因是工作气隙内有杂物,引起阀门不动作。

c.球头磨损或脱落:原因是磨损,引起伺服阀性能下降,不稳定,频繁调整。

d.紧固件松动:原因是振动,固定螺丝松动等,引起零偏增大。

e.弹簧管疲劳:原因是疲劳,引起系统迅速失效,伺服阀逐渐产生振动,系统震荡,严重的管路也振动。

f.反馈杆弯曲:疲劳或人为损坏,引起阀不能正常工作,零偏大,控制电流可能到zui大。

2)喷嘴挡板部分

a.喷嘴或节流孔局部或全部堵塞:原因是油液污染。引起频响下降,分辨降率低,严重的引起系统不稳定。

b.滤芯堵塞:原因是油液污染。引起频响下降,分辨率降低严重的引起系统摆动。

3)滑阀放大器部分

a.刃边磨损:原因是磨损,引起泄露,流体噪声大,零偏大,系统不稳定。

b.径向滤芯磨损:原因是磨损。引起泄露增大,零偏增大,增益下降。

c.滑阀卡滞:原因是油液污染,滑阀变形。引起波形失真,卡死。

4)其他部分

密封件老化:寿命已到或油液不符。引起阀内外渗油,可导致伺服阀堵塞。
